Керамічні захисні пластини 3-в-1: тришарова інтегрована система удару та зносу

У важкому промисловому транспортуванні матеріалів захист обладнання від комбінованого високо-швидкісного абразивного ковзання та сильного перпендикулярного структурного удару є постійною робочою проблемою. У той час як стандартні зносостійкі пластини або тонкі вкладиші протистоять незначному ковзанню, вони швидко тріскаються, від’єднуються або відриваються під дією високо-насипних мінеральних ударів, безперервних великих-потоків руди або інтенсивного пневматичного тиску.

Щоб усунути передчасне зношення активів і зменшити вартість несподіваних зупинок на технічне обслуговування, сучасні інженерні фірми модернізують високо-комбіновану інфраструктуру для важких-навантажень. Розроблена композитна матриця 3-in-1 поєднує в собі надзвичайну твердість поверхні технічної кераміки, амортизаційні властивості в’язкопружної вулканізованої гуми та високу структурну жорсткість опорної пластини з вуглецевої сталі, оснащеної вбудованими механічними шпильками. Цей подвійний механічний і хімічний зв’язок створює високостабільну систему захисту активів, що вставляється, яка справляється з найвимогливішими налаштуваннями транспортування масових вантажів.

1. Технічна інженерія та основні структурні принципи

Польова надійність цих передовихкерамічні зносостійкі пластинизавдяки збалансованому три{0}}шаровому дизайну. Вкладиші з одного-матеріалу передчасно виходять з ладу, оскільки вони не можуть витримувати різні типи механічних навантажень одночасно. Композит 3 в 1 вирішує це обмеження завдяки інтегрованому шаруванню матеріалу:

[Coarse Ore Impact / Sliding Abrasion]  ──>Шар 1: високо{1}}керамічна плиткова матриця (Al2O3 / ZTA) │ ▼ (передана напруга стиску) Шар 2: високо-еластична амортизуюча гумова матриця │ ▼ (розсіюється енергія зсувної деформації) [Опорна рама конструкційної обшивки з болтами]<── Layer 3: Carbon Steel Structural Backing Plate (Integrated Studs)

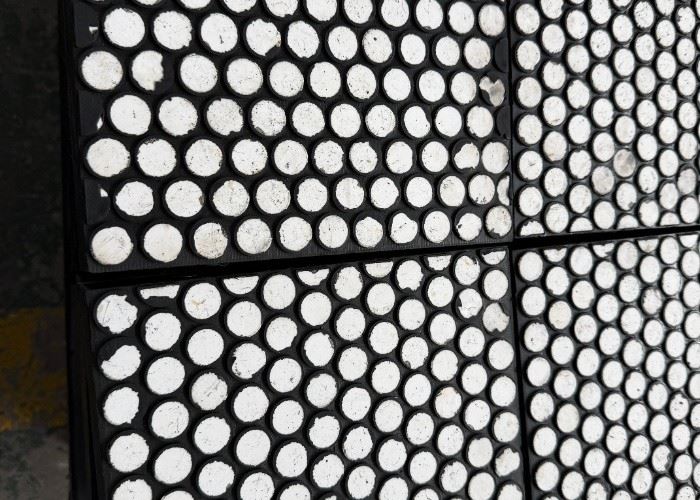

Шар 1: броньована матриця (глинозем або технічна кераміка ZTA)

Основний захисний-шар використовує -альфа-глинозем високої чистоти (Al²O³ більше або дорівнює 92% або більше ніж або дорівнює 95%) або цирконієвий-загартований оксид алюмінію (ZTA). Спечена при температурах вище 1700 градусів, ця кристалічна мікроструктура досягає твердості за Роквеллом, що перевищує 85 HRA. Для плоских поверхонь,прямокутна плитка, що зварюєтьсяз конічними потайними отворами дозволяють безпосередньо зварювати заглушку до сталевої пластини перед заповненням еластомером. Це забезпечує подвійне утримання проти сильних сил ковзання та структурних зрушень.

Шар 2: шар амортизації (високо-пружний еластомер)

Керамічні компоненти вулканізуються під високим тиском безпосередньо в модифікованому натуральному каучуку або матриці SBR. Коли великі камені вдаряються об поверхню, гума діє як амортизатор. Він деформується під час стиснення, щоб розподілити локальні сили удару та усунути крихкі тріщини на керамічних поверхнях. Цей шар також ізолює акустичні коливання, зменшуючи структурний шум на 10-15 дБ.

Рівень 3: Жорстка основа та решітка кріплення (сталева підкладка)

На відміну від стандартних клейових-матів для плитки, підкладка 3-в-1 використовує інтегровану конструкційну сталеву пластину (як правило, вуглецеву сталь Q235 або Q355, товщиною від 6 мм до 10 мм) як основу. Надміцні різьбові шпильки попередньо приварюють до тильної сторони пластини перед вулканізацією. Це створює міцністьболтові вкладиші зносуякі встановлюються безпосередньо в рами наявного обладнання, запобігаючи руйнуванню зв’язків, типовим для холодно-склеєних епоксидних смол у середовищах із високою-вібрацією.

2. Міжсекторне промислове застосування

Настроювана структура нашогокерамічна зносостійка плитка - модульні вкладишіробить їх ідеальним вибором для різноманітних умов важкої промисловості, де звичайні пластини зі сплаву потребують частої заміни.

Видобуток і переробка корисних копалин (контури збагачення)

Сучасні високопродуктивні дробильно-подрібнювальні установки мають значний знос обладнання. Композитна система 3 в 1 широко призначена для:

• Первинні та вторинні жолоби дробарки:Боротьба з прямим ударом великого--рудного блоку (ROM), що падає з висоти понад 3 метри.
• Вібраційні живильні деки:Стійкість до безперервного ковзаючого стирання від важкої залізної руди, золотих відходів і мідних концентратів.
• Перевантажувальні бункери та відвідні ворота:Забезпечення захисту від ударів у вологих або сухих зонах сортування матеріалів, де висока швидкість потоку матеріалу швидко зношується через стандартні сплави для наплавлення.

Виробництво цементу та заповнювачів

Цементні заводи переробляють високоабразивну сировину, яка спричиняє значне ковзання та ерозію інструменту.

• Силосні конуси та розвантажувальні труби для сировини:Запобігання накопиченню вапняку, глинистого сланцю та гіпсу-захист від ковзання.
• Бункери та жолоби для зберігання клінкеру:Стійкість до високо{0}}температурного стирання клінкерних матеріалів перед фінішною обробкою.

Заводи сталеливарної та чавунної металургії

Залізоробні підприємства покладаються на-системи зношування для важких умов, щоб забезпечити безперервну роботу з коксу та агломерату.

• Завантажувальні жолоби для доменної печі:Стійкість до тривалого удару та ковзаючого стирання від абразивних фракцій коксу та аглорудної суміші.
• Кінцеві витяжки агломераційної установки:Обробка безперервного високо{0}}кутового ковзного стирання високоабразивного гарячого агломерованого матеріалу.

3. Порівняльний аналіз технічних характеристик матеріалу

Наведений нижче аналіз продуктивності порівнює стандартну вуглецеву сталь, накладні пластини з карбіду хрому (CCO) і композитні системи 3-in-1 Shandong Anda для важких-навантажень 3-in-1:

4. Перевірена продуктивність: приклад із реального-світу

Налаштування проекту:Підприємство з переробки залізної руди (високо-контур мокрої флотації)

Операційний виклик:Первинний перевантажувальний жолоб, який транспортує агресивний потік суспензії--шахтної залізної руди (розмір частинок менше або дорівнює 150 мм, висота падіння 3,5 метра), швидко зношувався. Стандартні пластини зі сплаву карбіду хрому з твердим наплавленням діаметром 20 мм зношувалися кожні 2,5 місяці. Ця часта несправність вимагала регулярного зварювання латками, спричиняла значні втрати матеріалу та призводила до понад 80 годин незапланованого простою на технічне обслуговування щорічно.

Інженерне рішення:Наш технічний відділ оцінив параметри системи та впровадив спеціально-розроблену **3-систему керамічної плитки**. Рішення застосовувало модульну структуру панелей товщиною 50 мм, що складалися з циліндричних заглушок із загартованого оксиду цирконію (ZTA) товщиною 30 мм, вулканізованих у шар натурального каучуку преміум-класу товщиною 12 мм і підтримуваних пластиною з вуглецевої сталі товщиною 8 мм, закріпленою вбудованими шпильками M16.

Field Performance Audit Post Installation:
Conventional CCO Liner: [2.5 Months Lifespan] ──> 4.8 Shutdowns/Year for Complete Swaps
Anda 3-in-1 ZTA System: [22 Months Continuous Run] ──>Нуль відмов; 75% зниження витрат на технічне обслуговування

Операційні результати:Модульні панелі пропрацювали 22 місяці безперервної роботи, перш ніж вимагали часткової заміни. Завод виключив 4 планові-заміни футеровки на рік, не зафіксував жодної незапланованої поломки обладнання та досяг 75% зниження сукупних витрат на технічне обслуговування та обладнання.

Надішліть запит на розробку системи захисту від зносу

Не дозволяйте передбачуваним поломкам матеріалів і регулярним витратам на заміну поставити під загрозу ефективність обробки або знизити продуктивність. Shandong Anda Industrial Co., Ltd. поєднує 15-річний досвід експорту у важкій -промисловості із суворими стандартами управління якістю (ISO 9001) для індивідуального виробництва компонентів захисту від зносу, які точно адаптуються до конкретних креслень CAD вашого підприємства та умов експлуатації.
