Удосконалені керамічні гумові вкладиші 2-в-1: найкращий посібник із подвійного захисту

У високо{0}}важкій промисловості-включно з переробкою корисних копалин,-виробництвом електроенергії на вугіллі, виробництвом цементу та портовими терміналами-транспортна інфраструктура зазнає постійного механічного навантаження. Щодня тисячі тонн гострих мінералів високої -твердості, таких як залізна руда, хвости золота, корунд і подрібнений заповнювач, проходять через скидні жолоби, перевантажувальні бункери та вібраційні живильники.

Коли ці сипучі матеріали падають з висоти або ковзають з високою швидкістю, вони піддають підлягаючі сталеві конструкції двом руйнівним силам:кінетичний удар під великим-кутомістирання під низьким-кутом ковзання.

Традиційна конструкційна вуглецева сталь (така як Q235) і стандартні марганцеві сплави для твердого наплавлення не мають молекулярних характеристик, необхідних для того, щоб протистояти цьому подвійному механічному впливу протягом тривалих робочих циклів. Металеві вкладиші деформуються, утворюються борозни та тріскаються, що призводить до частих втрат матеріалу, стоншення конструкції та несподіваних проривів трубопроводу. Для менеджерів з технічного обслуговування об’єктів і підрядників з проектування, постачання та будівництва (EPC) ці несправності матеріалів призводять до високих витрат на незапланований час простою, розливів небезпечних матеріалів і надмірних витрат на технічне обслуговування.

Щоб вирішити ці постійні робочі вузькі місця, сучасні технічні характеристики заводу відходять від одно-металургії матеріалів до передових багато-шарових композитів. Розроблена як високо-актив із подвійним{4}}захистом, гумова керамічна пластина 2-в-1 поєднує в собі надзвичайну твердість технічної кераміки з високою еластичністю еластомерних матеріалів.

1. Принципи роботи та фізика подвійних-систем захисту

Виняткова продуктивність 2-в-1керамічні вкладиші для зносуґрунтується на чіткому інженерному підході: розділяючи та перемагаючи руйнівні сили на молекулярному та структурному рівнях. Традиційні матеріали терплять невдачу, тому що вони намагаються протистояти як ударам, так і стиранню за допомогою єдиної однорідної структури матеріалу.

Kinetic Impact (Large Ore) ──>[ Матриця плитки з глинозему високої- чистоти ]<── Resists Localized Gouging
                                               │
                                               ▼ (Energy Transferred)
                               [ Heavy Duty Rubber Matting ]       <── Absorbs Strain Energy via Elastic Shear


Бар'єр проти стирання: Ковалентна насичена твердість

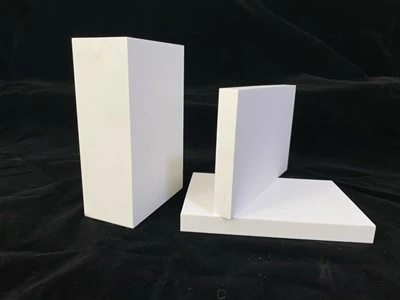

Зовнішній шар композитного вкладиша складається з матриці високої-щільності вулканізованого глинозему (Al₂O₃) або плиток із загартованого оксиду алюмінію (ZTA). На відміну від металів, які ґрунтуються на пластичних металевих зв’язках, які можна легко подолати та мікро-розрізати твердими частинками кремнезему, технічна кераміка має високонасичені іонні та ковалентні зв’язки. Спікається при температурах, що перевищують1700 градусів, ця кристалічна структура забезпечує винятково високу мінеральну твердість (Mohs 9.0). Коли абразивний шлам тече або суха руда ковзає по поверхні кераміки, частинки не можуть подряпати або деформувати матрицю. Це зменшує швидкість зносу різання майже до нуля.

Ударна подушка: розсіювання в’язкопружних напруг

Хоча чиста промислова кераміка чудово протистоїть ковзаючому стиранню, її крихкість робить її вразливою до розтріскування під прямими високо-енергетичними перпендикулярними ударами. Композит 2-в-1 вирішує це структурне обмеження шляхом вулканізації керамічної плитки в спеціалізованийміцний гумовий килимокшар.

Коли великий шматок руди стикається з хвостовиком, тверда керамічна плитка діє як ковадло, запобігаючи локальному проникненню. Кінетична енергія миттєво передається нижньому шару гуми, який діє як в’язкопружна пружина. Гума деформується під дією напруги зсуву, перетворюючи кінетичну енергію в енергію тимчасової деформації за формулою:

U=∫ ( σ² / 2E ) dV

Де:

• U– поглинена енергія деформації
• σце індукований стрес
• E– динамічний модуль пружності гумової матриці
• V– об’єм деформованого еластомеру

Коли матеріал відскакує, ця енергія безпечно розсіюється як -теплова енергія низького рівня по всій матриці. Це захищає крихку кераміку від руйнування при розтягуванні та захищає зовнішню сталеву оболонку від структурної втоми.

Послаблення звуку та вібрації

Окрім пом’якшення зносу, еластомерна підкладка порушує акустичну провідність мережі трубопроводів. Безперервне падіння важких матеріалів на голі сталеві пластини створює високо{1}}структурний шум-, що передається високочастотним шумом, який може становити загрозу безпеці-персоналу на місці. Гумовий шар поглинає ці акустичні хвилі, зменшуючи локальний рівень шуму10-15 децибел. Це допомагає заводам відповідати суворим-правилам контролю промислового шуму, одночасно пом’якшуючи структурні вібрації, які можуть послабити механічні кріплення.

2. Технічні характеристики матеріалу та параметри лабораторних випробувань

Надійністькомплексні системи захисту від ударівзначною мірою залежить від суворого контролю якості та точних рецептур матеріалів. Shandong Anda Industrial Co., Ltd. використовує високоякісні-синтетичні еластомери та високоякісні порошки альфа-оксиду алюмінію для забезпечення стабільної роботи в суворих умовах.

Хімічні та фізичні характеристики керамічної фази

Керамічна плитка повинна мати мінімальну щільність і хімічну чистоту, щоб запобігти передчасній ерозії вздовж внутрішніх меж зерен.

Хімічні та фізичні характеристики еластомерної подушки

Гумова матриця повинна протистояти постійній деформації, атмосферному старінню та хімічному розкладанню флотаційними реагентами.

3. Інженерні розміри, конфігурації та методи встановлення

Надійна система зносостійкої облицювання вимагає вибору правильної геометрії керамічної плитки для ваших конкретних умов потоку. Shandong Anda налаштовує розкладку плитки відповідно до профілю потоку матеріалу кожної установки.

Геометрія та логіка розмірів керамічної плитки

• Шестикутні плиткові килимки:Складається з маленьких з’єднаних між собою шестикутних плиток (наприклад, 17,5 × 17,5 × 6 мм). Таке розташування ідеально підходить для сильно вигнутих поверхонь, колін труб малого-радіуса та гідроциклонів. Шестикутна сітка природним чином відповідає складним кривим, не залишаючи великих проміжків у клеї.

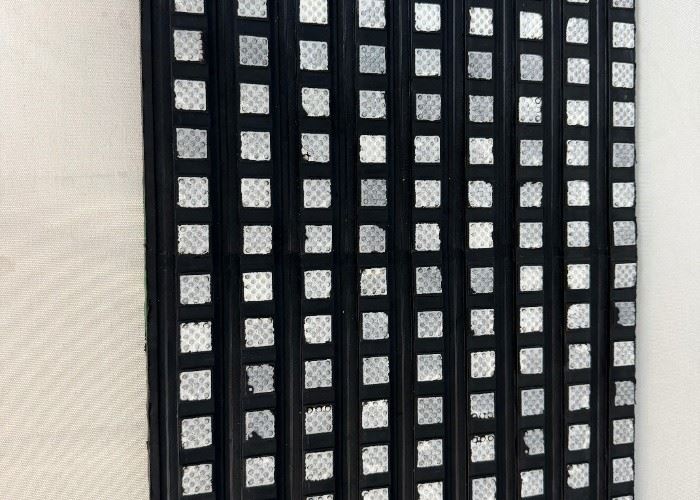

• Квадратні/прямокутні плитки:Розміри від 50 × 50 мм до 100 × 150 мм з товщиною від 10 мм до 50 мм. Ці плитки ідеально підходять для великих плоских або похилих поверхонь, таких як водоспускні жолоби, водозбірні бункери та бункери вантажівок.

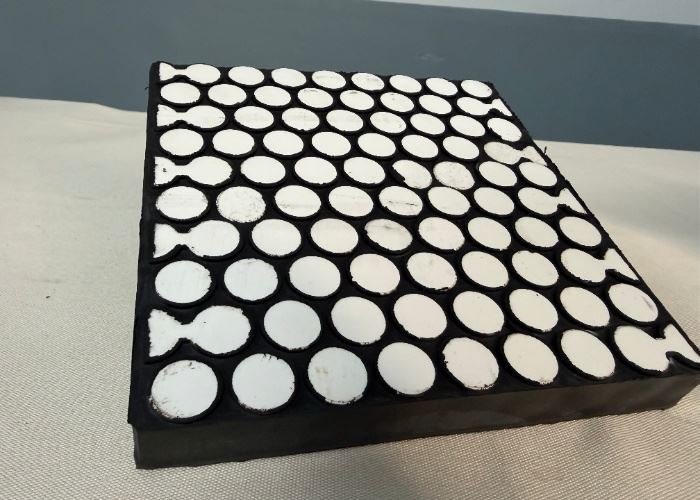

• Циліндричні керамічні пробки:товстийкерамічні вкладиші для зносуможе включати суцільні циліндричні заглушки (наприклад, Ø 20 × 20 мм або Ø 32 × 32 мм), вбудовані в більш глибоку гумову матрицю. Цей макет розроблено для зон екстремального удару, де матеріали падають з висоти понад 3 метри. Циліндрична форма дозволяє навколишній гумі вільно відхилятися, поглинаючи високі сили удару, не відколюючи краї плитки.

Шестикутний масив: [###][###][###]<── Flexible contouring for curved pipes
Square Array:        [=====][=====]   <── Solid sliding abrasion defense for chutes
Cylindrical Array:   ( O ) ( O ) ( O ) <── Deep rubber matrix for heavy impact absorption


Методики встановлення

Композитну панель 2-в-1 можна закріпити на сталевому корпусі обладнання двома основними методами, залежно від доступу для обслуговування та умов на місці.

Спосіб A: високо-міцне холодне епоксидне склеювання

Цей метод ідеально підходить для важливих-застосувань, циклонів малого-діаметра та місць, де польове зварювання обмежено через ризики вибуху.

1. Піскоструминна обробка основи та профілювання поверхні (попередній етап):Внутрішню сталеву поверхню необхідно -обробити пескоструминним способом, щоб отримати чистий білий метал (стандарти Sa 2,5 або SSPC-SP10). Цей профіль видаляє іржу, окалину та масла, створюючи міцну-якірну поверхню для структурного клею.
2. Хімічне знежирення та нанесення грунтовки:Почищену сталь знежирюють промисловими розчинниками. Для запобігання окисленню та покращення -довгострокового зв’язку епоксидної смоли наноситься спеціальна ґрунтовка для металу.
3. Дво-нанесення полімерної епоксидної смоли:Структурна епоксидна паста без-розчинників змішується відповідно до специфікації. Клей рівномірно наноситься як на сталеву основу, так і на гумову основузнос вкладишів ударних пластин компонентіввикористовуйте зубчастий шпатель, щоб забезпечити повне покриття.
4. Позиціонування панелі та вакуумне/механічне кріплення:Композитні панелі щільно притискаються до сталевої поверхні. Механічні домкрати або вакуумні затискні набори застосовуються для видалення повітряних кишень і підтримки сталого тиску під час24-годинне вікно затвердіння.

Метод B: CN полімерна підкладка з механічною фіксацією

Для великих- модульних зносостійких панелей, які зазнають великого об’єму матеріалу та сильного удару, механічне кріплення забезпечує безпечне та надійне з’єднання.

• Матриця з’єднувального шару CN:Задня частина композитного вкладиша виготовлена ​​зі спеціального шару напів-затверділої неопренової гуми (шар CN). Цей шар вступає в хімічну реакцію з клеями холодної вулканізації для створення надзвичайно міцного з’єднання з металевою основою.

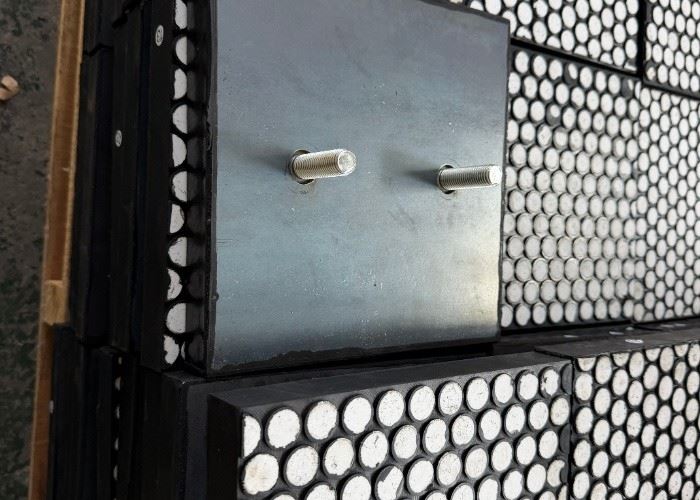

• Інтегровані шпильки в зборі:Потайні отвори можна формувати безпосередньо через керамічну та гумову матрицю, що дозволяє приварювати або прикручувати міцні сталеві шпильки безпосередньо до зовнішньої опорної рами. Ця модульна конструкція дозволяє бригадам з технічного обслуговування швидко замінювати -панелі з високим зносом під час запланованих зупинок, не демонтуючи всю мережу трубопроводів.

4. Промислові між-програми

Композитна панель 2-в-1 — це універсальне рішення, яке використовується у важкій промисловості для захисту обладнання, що працює з абразивною сировиною.

Mining Beneficiation  ──> Chutes, Launders, Vibratory Feeders, Tailings Launder Lines
Bulk Port Logistics   ──> Ship Unloader Hoppers, Conveyor Deflectors, Stacker Chutes
Coal Power & Cement   ──>Вугільні бункери, агрегатні бункери, силосні конуси для сировини

1. Гірнича промисловість і переробка корисних копалин (збагачувальні заводи)

У високо-контурах збагачення залізної руди, міді, золота та бокситів компоненти маршрутизації матеріалу зазнають сильного зносу. 2-композитні панелі-1 широко описані в:

• Вібраційні живильники:Стійкість до постійного ковзаючого стирання та удару твердих часток, коли необроблена руда подається в первинні дробарки.
• Перевантажувальні жолоби та мийки:Захист від високо{0}}швидкісних потоків суспензії та ударів грубого матеріалу в точках передачі конвеєра.
• Гідроциклонні нижні мийки:Робота з висококонцентрованими абразивними суспензіями з дрібними{0}}частками, які можуть швидко руйнувати голу сталь.

2. Портові термінали та логістика для сухих вантажів

Порти, що перевозять великі обсяги вугілля, залізної руди та клінкеру, потребують високої доступності обладнання, щоб запобігти дорогим простоям суден.

• Прийомні бункери розвантажувача суден:Витримує сильний удар матеріалу, що випав із грейферних ковшів вагою до 40 тонн.
• Дефлектори транспортера:Керування високо{0}}швидкісними потоками матеріалу, що рухаються зі швидкостями до6 m/s, де традиційні сталеві пластини зношуються протягом місяців.

3. Вугільна-генерація електроенергії та виробництво цементу

• Вугільні лотки та бункери для сирого вугілля:Запобігання зависанням-матеріалу та ковзанню зношування, зберігаючи плавний профіль потоку.
• Силоси для зберігання агрегатів:Екранування бетонних і сталевих стін від тривалого впливу твердого вапняку, клінкеру та гіпсу.

5. Економічний кількісний аналіз та оцінка TCO

Для директорів із закупівель і менеджерів проектів EPC перехід на вдосконалені композитні футеровки є перевіреною стратегією зниження -довгострокових операційних витрат. Незважаючи на те, що початкова вартість закупівлі 2-в-1 пластин із композитного керамічного каучуку є вищою, ніж стандартна вуглецева сталь або пластини з основним наплавленням, довгострокова фінансова віддача є значною.

Наведений нижче аналіз даних детально описує фінансові показники трьох типових-варіантів футеровки протягом 36-місячного робочого циклу у великотоннажному лотку для транспортування залізної руди:

Пояснення фінансових даних

36-місячна частота заміни: вуглецева сталь: [X][X][X][X][X][X][X][X][X][X][X][X]<── 12 shutdowns; high labor & lost tonnage
CCO Plates:     [   X   ][   X   ][   X   ][   X   ]  <── 4 shutdowns; high cumulative maintenance
Anda 2-in-1:    [==================================]  <── Single installation; continuous production


1. Усунення циклу заміни:Традиційна вуглецева сталь вимагає 12 окремих втручань з технічного обслуговування протягом 3 років, що спричиняє повторні зупинки виробництва. Керамічний гумовий вкладиш 2-в-1 обробляє той самий об’єм матеріалу за один безперервний цикл.
2. 70% скорочення запланованих витрат на технічне обслуговування:Подовження терміну служби обладнання дозволяє перейти від операційреактивний аварійний ремонтдопрогнозне, планове обслуговування. Інтервали між перевірками можуть збігатися з запланованими щорічними зупинками заводу, заощаджуючи значні витрати на робочу силу.
3. Максимальна вартість активів TCO:Запобігаючи ранньому руйнуванню матеріалу та захищаючи зовнішню сталеву оболонку від структурної втоми, композитні вкладиші Anda допомагають заводам скоротити загальні витрати на технічне обслуговування обладнання до 75%.

6. Технічні поширені запитання (структуровані для оптимізації схеми SEO)

З: Чому я повинен вибрати керамічний гумовий вкладиш 2-в-1 замість композитної пластини 3-в-1?

A:Вибір залежить від конструкції вашого обладнання та доступу до установки. Композит 2-в-1 складається з керамічних плиток, вулканізованих безпосередньо на гумовій основі. Він призначений для кріплення безпосередньо до наявної сталевої конструкції за допомогою високо{12}}конструкційних епоксидних смол або утримання на місці за допомогою легких затискних стрижнів. Вкладиш 3-в-1 містить інтегровану сталеву опорну пластину позаду гумового шару з попередньо привареними різьбовими шпильками. Виберіть пластину 3-в-1, якщо вам потрібен болтовий модуль, який безпосередньо замінює зношені сталеві пластини, або коли зварювання в польових умовах і епоксидне склеювання є недоцільними через структурні обмеження чи умови навколишнього середовища.

З: Яка максимальна висота падіння матеріалу та обмеження удару для цих композитних вкладишів?

A:Стандартні вкладиші 2{3}}в-1 із квадратними керамічними плитками товщиною 20 мм призначені для середніх ударів із висотою падіння матеріалу до 2 метрів і кутами удару від 15 градусів до 45 градусів. Для зон сильного удару з висотою падіння від 3 до 5 метрів, коли транспортуються руди великого діаметру (розміри блоків понад 200 мм), ми розробляємо спеціальні панелі, використовуючи товсті циліндричні керамічні пробки, вбудовані в матрицю з натурального каучуку глибиною від 30 до 50 мм. Додаткова глибина гуми поглинає високі кінетичні сили удару, запобігаючи руйнуванню крихких керамічних компонентів.

З: Як працює гумова підкладка під впливом вологих, хімічно агресивних гірничих розчинів?

A:Наші матриці з синтетичного каучуку виготовлені з використанням сумішей натурального каучуку преміум-класу та стирол-бутадієнового каучуку (SBR). Цей композит є хімічно інертним і високостійким до флотаційних реагентів, слабких промислових кислот і лужних розчинів (діапазон pH від 3 до 12). Крім того, оскільки глинозем високої-чистості повністю окислюється під час високо-температурного спікання, він не іржавіє та не розкладається під впливом технологічної води, насиченої киснем. Така продуктивність усуває ерозійну-корозійну дію, яка може швидко зруйнувати голі металеві труби та вкладиші зі сплаву.

З: Які температурні обмеження застосовуються до вулканізованих керамічних гумових композитів?

A:Стандартні склади розроблені для безперервних робочих температур від-40 градусів до 80 градусів. У високошвидкісних пневматичних системах або в системах поблизу джерел тепла локалізоване тертя може призводити до вищих температур. Для таких середовищ Shandong Anda виробляє преміальні високотемпературні композити, використовуючи модифіковану хлорбутилову або EPDM гуму. Ці спеціальні вкладиші можуть витримувати тривалу робочу температуру до120 градусівбез погіршення вулканізованого зв'язку між керамічною та гумовою матрицею.

Зв’яжіться з нашим відділом захисту від зносу

Не дозволяйте передбачуваним несправностям матеріалів і високим витратам на обслуговування порушити виробничі цілі вашого заводу. Працюючи на об’єкті площею 10 000{3}}квадратних- метрів у Цзибо, Китай-підтримуючи 15-річний досвід експорту у важкій-промисловості, Shandong Anda Industrial Co., Ltd. розробляє індивідуальні рішення щодо зносу, які точно адаптовані до креслень САПР і робочих параметрів вашого сайту.

Наша команда з 6 спеціалізованих техніків із матеріалів і 60 кваліфікованих спеціалістів із виробництва готова розробити комплексну систему-пом’якшення зносу для вашої роботи. Зв’яжіться з нашим відділом технічних продажів сьогодні, щоб подати запит на комплексну оцінку терміну-зносу, таблиці даних зразків матеріалів або індивідуальну технічну пропозицію, розроблену для ваших конкретних витрат матеріалу.
